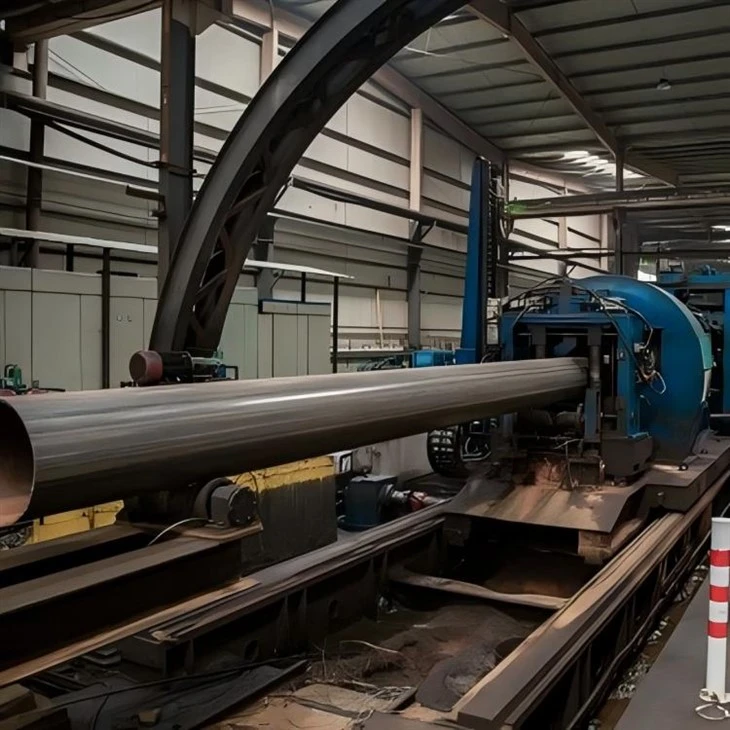

Máquina de prueba hidráulica de tuberías

Tianjin Binhai Yashanway Import and Export Co., Ltd. es uno de los principales fabricantes y proveedores de máquinas de prueba hidráulica de tuberías en China, especializado en brindar un servicio personalizado de alta calidad. Si va a vender al por mayor la máquina de prueba hidráulica de tuberías más nueva fabricada en China, le invitamos a obtener una muestra gratis de nuestra fábrica. Para consulta de precios, contáctenos.

Durante el proceso de producción de tubos de acero, las máquinas de presión de agua se utilizan principalmente para realizar pruebas de resistencia a la presión en los tubos. Esto se hace sellando un extremo de la tubería y luego inyectando agua a alta-presión en la tubería para realizar la prueba de resistencia a la presión. El principio de funcionamiento básico de las máquinas de presión de agua es la Ley de Pascal, que funciona utilizando agua como medio de trabajo y transmitiendo presión a través de presión estática. Las máquinas de presión de agua existentes generalmente constan de dos partes: el sistema de agua y el sistema de aceite. El sistema de agua es responsable de llenar el agua y aplicar presión a la tubería durante la prueba de presión estática del agua, mientras que el sistema de aceite es responsable de controlar la altura de la tubería para lograr el equilibrio de la presión de aceite y agua en el extremo de la tubería.

Lavado → Tubería superior → Tubería de entrada y salida → Abrazadera → Avance de doble cabezal → Inyección y escape de agua → Aumento de presión → Retención de presión → Liberación de presión → Retiro de doble cabezal → Liberación de abrazadera → Tubería de entrada y salida → Ingrese al siguiente ciclo de trabajo

1) Sellado: anillo de sellado radial avanzado y maduro de alto-rebote, de bajo precio, con fuerte fuerza de rebote y larga vida útil.

2) Cabezal de prueba de presión: una estructura enchufable- simple. La cámara de sellado está diseñada de acuerdo con los requisitos del recipiente a presión, lo que garantiza un sellado confiable y facilita el desmontaje y reemplazo.

3) Eficiencia: El mecanismo de paso mecánico, las válvulas dedicadas de alta y baja presión y la integración hidráulica modular garantizan una prueba de presión de agua confiable, estable y eficiente.

1.Composición del equipo:
Incluye el cuerpo-principal, que contiene la transmisión del plato de cuchillas de la caja del husillo, el dispositivo de sujeción, el dispositivo de tubo de transporte escalonado, el rodillo de movimiento lateral del tubo de acero y el deflector de alineación, el sistema hidráulico, el sistema eléctrico, etc.
2.Principio estructural:
A.Máquina de refrentado y biselado de extremos:
Incluye base, cabezal, husillo principal que contiene la cuchilla, motor de control, unidad de alimentación y dispositivo de sujeción.
B. Culata del cabezal:
incluyen un husillo de manguito, un cortador, un motor de accionamiento, sistemas de poleas dentadas, una correa de cuero y un dispositivo de brida tensora.
Con dos cortadores, un extremo plano y un borde exterior caído.
Cada cabezal tiene dos bandejas para cuchillos y procesamiento de dos tubos de acero al mismo tiempo.
Cada bandeja de cuchillas para biselar tiene un rodillo de soporte circular externo de tubo de acero que puede garantizar un biselado uniforme.
Hoja de biselado de 32,5 grados con la máquina.
C.dispositivo de sujeción:
El asiento de sujeción debajo de la base fijada en la ontología, el asiento de sujeción en la ontología empaquetada está en la tapa del cilindro de aceite, el asiento de sujeción no cambia, solo cambiando el accesorio de acuerdo con el tamaño de la tubería.

Prueba de la resistencia a la presión de las tuberías de acero, el rendimiento de sellado de soldaduras/uniones y la capacidad general anti-deformación

Realice pruebas de presión de agua estática, pruebas de retención de presión y pruebas de estallido de acuerdo con las normas (API 5L, GB/T 9711, ASTM A106, etc.)

Aplicable a: tuberías sin costura, tuberías ERW, tuberías SSAW, tuberías de gran-diámetro, tuberías de alta-presión, tuberías de tuberías
